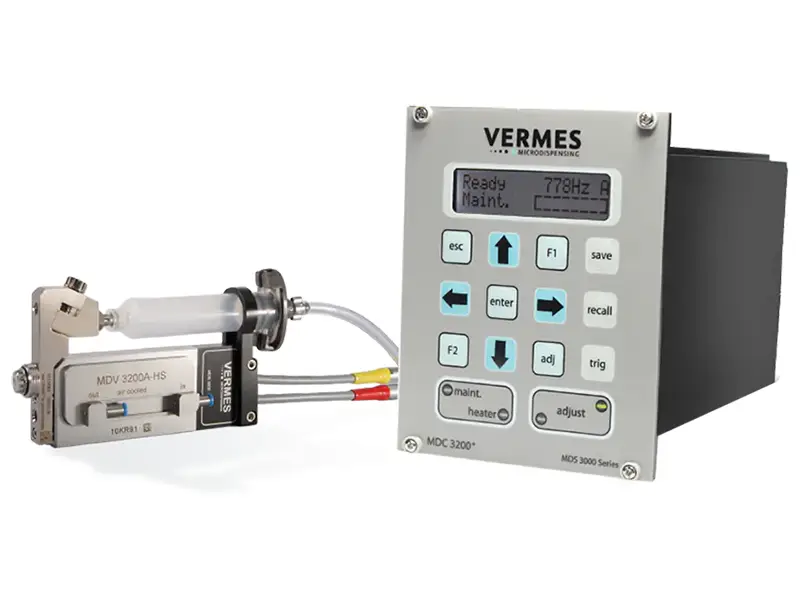

Hệ thống phân phối vi mô dòng MDS 3200

Nguyên tắc hoạt động

Tất cả các van phân phối MDS đều có bộ truyền động áp điện thế hệ mới nhất, được điều khiển bởi bộ điều khiển. Với mỗi xung, bộ truyền động Piezo sẽ điều khiển chuyển động của vòi, từ đó mở hoặc đóng lỗ vòi phun. Vòi được liên kết với mô-đun áp điện thông qua hệ thống đòn bẩy chính xác, truyền động năng do áp điện tạo ra sang môi trường phân phối, sau đó môi trường này được đẩy ra khỏi vòi dưới áp suất. Nhờ chuyển động thẳng đứng cực nhanh và chính xác của Piezo, hàng trăm điểm chính xác, có thể lặp lại có thể được phân phối mỗi giây. Không giống như các hệ thống được thiết kế cho chất lỏng có độ nhớt thấp đến trung bình, van MDS 3200+ vẫn mở trong thời gian không hoạt động (thiết kế thông thường mở).

● Thích hợp cho các ứng dụng công nghiệp liên quan đến môi trường có độ nhớt từ trung bình đến cao

● Phân phối có độ chính xác cao dựa trên công nghệ áp điện

● Thiết kế đã được kiểm chứng trong sản xuất

● Thích hợp cho nhiều ứng dụng

● Tích hợp liền mạch vào không gian nhỏ gọn

● Độ bền và chất lượng đã được chứng minh

● Giảm chi phí người dùng một cách hiệu quả

Hệ thống này có khả năng phun các chấm nhỏ hơn đường kính sợi tóc người (dưới 150 micron) với độ nhất quán, độ chính xác và độ lặp lại đặc biệt. Tần suất phân phối cực cao giúp tăng năng suất và giảm chi phí.

Ưu điểm chính

Tốc độ cao: Khi nâng vòi tối đa, tần số chuyển mạch van có thể vượt quá 3.000 Hz (tùy thuộc vào ứng dụng cụ thể và môi trường phân phối). Có khả năng hoạt động liên tục ở tần số lên tới 1000 Hz.

Đa năng: Các thông số có thể được điều chỉnh tự do và cấu hình phân phối được tùy chỉnh dựa trên đặc tính chất lỏng. Bộ điều khiển điện tử cho phép thay đổi thông số theo thời gian thực mà không có độ trễ. Hệ thống này cũng phù hợp với chất lỏng có độ nhớt từ thấp đến trung bình (đặc biệt khi cần thay đổi vòi thường xuyên hoặc cần lượng phân phối tối thiểu).

Chính xác: Có khả năng phun chất lỏng trong phạm vi độ nhớt rộng, mang lại các điểm chính xác và có thể lặp lại. Nó có thể hoạt động trên các bề mặt không đều, chẳng hạn như trong các hốc hoặc rãnh.

Mạnh mẽ: Thiết kế cơ khí chính xác chuyển đổi chuyển động của bộ truyền động áp điện thế hệ mới nhất thành động năng, cho phép phun chất lỏng có độ nhớt cao ở áp suất lên tới 1000 bar.

Linh hoạt: MDS 3200+ có thiết kế mô-đun cho phép cấu hình tùy chỉnh để đáp ứng nhu cầu ứng dụng đa dạng. Có sẵn nhiều loại đầu phun khác nhau, có thể lựa chọn dựa trên đặc tính chất lỏng và kích thước chấm. Để đạt được kết quả phân phối tối ưu, người dùng có thể chọn từ các vòi có hình dạng khác nhau. Ngoài ra, các thành phần được làm từ các vật liệu khác nhau cũng có sẵn để đảm bảo khả năng tương thích với nhiều loại chất lỏng.

Chất lỏng được đề xuất

Hệ thống phân phối đa năng MDS 3200+ phù hợp với chất lỏng có độ nhớt từ trung bình đến cao. Hệ thống này phù hợp với nhiều loại chất lỏng, chẳng hạn như:

● Chất kết dính SMT

● Chất kết dính dẫn điện

● Epoxy bạc dẫn điện

● Kem hàn

● Thông lượng

● Silicon

● đèn LED phốt pho

● Lấp đầy

● Chất kết dính nóng chảy

Ví dụ ứng dụng

Hệ thống phân phối vi mô này có thể được sử dụng trong các lĩnh vực sau:

● Tự động hóa

● Điện tử

● Kỹ thuật cơ khí

● Điện tử ô tô

● Y tế

● Dược phẩm

● Công nghệ thông tin

● Điện tử tiêu dùng
