Bên trong môi trường vô trùng, được kiểm soát khí hậu của cơ sở chế tạo chất bán dẫn, tấm bán dẫn silicon bắt đầu cuộc hành trình qua hàng trăm bước xử lý phức tạp. Ở mỗi giai đoạn, bề mặt của tấm wafer phải sạch hoàn hảo. Nhưng sau khi tước, khắc hoặc lắng đọng chất quang dẫn, các chất gây ô nhiễm cực nhỏ chắc chắn vẫn còn tồn tại—dư lượng hữu cơ, oxit tự nhiên và các hạt siêu nhỏ. Những kẻ thù vô hình này, có đường kính chỉ vài nanomet, có thể gây ra những khiếm khuyết nghiêm trọng: hở mạch, đoản mạch hoặc thiết bị không đáp ứng các thông số kỹ thuật về hiệu suất. Các phương pháp làm sạch ướt truyền thống, dựa vào việc tắm và rửa bằng hóa chất, gặp khó khăn trong việc chạm tới đáy của các cấu trúc có tỷ lệ khung hình cao và có thể để lại dư lượng hóa chất vốn là chất gây ô nhiễm. Đây là thách thức mà công nghệ làm sạch plasma bán dẫn được tạo ra để giải quyết.

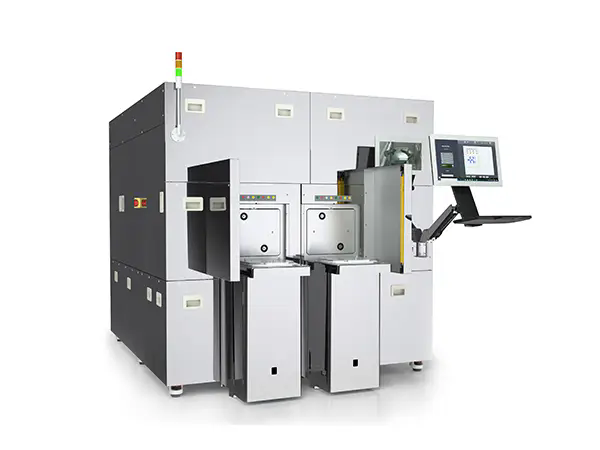

Máy làm sạch plasma bán dẫn là một thiết bị chuyên dụng của Thiết bị kiểm tra chất bán dẫn sử dụng plasma—một loại khí ion hóa có chứa electron, ion và gốc trung tính—để loại bỏ chất bẩn khỏi bề mặt bán dẫn mà không làm hỏng vật liệu bên dưới. Quá trình này khô, không có hóa chất và có hiệu quả cao trong việc làm sạch các đặc điểm vi mô đặc trưng của các thiết bị bán dẫn hiện đại. Bài viết này sẽ cung cấp một giới thiệu kỹ thuật toàn diện về chất bán dẫnchất tẩy rửa plasma. Chúng ta sẽ khám phá tính chất vật lý cơ bản của plasma, phân tích các thành phần tạo nên một hệ thống điển hình, kiểm tra các thông số kỹ thuật chính xác định hiệu suất và thảo luận về vai trò quan trọng của Thiết bị kiểm tra chất bán dẫn này trong sản xuất và đóng gói chất bán dẫn. Cho dù bạn là kỹ sư chỉ định thiết bị mới, kỹ thuật viên vận hành các công cụ này hay chỉ đơn giản là đang tìm hiểu công nghệ quan trọng trong chuỗi cung ứng chất bán dẫn, bài viết này sẽ cung cấp cho bạn kiến thức cần thiết mà bạn cần.
A Máy làm sạch plasma bán dẫnlà một công cụ chính xác sử dụng các đặc tính độc đáo của plasma để làm sạch các tấm bán dẫn, gói chip, khung chì và các linh kiện điện tử khác. Về cốt lõi, thiết bị tạo ra sự phóng điện trong khí áp suất thấp, tạo ra một môi trường có tính phản ứng cao. Plasma này – trạng thái thứ tư của vật chất – chứa một hỗn hợp phức tạp gồm các hạt có năng lượng cao: các ion bắn phá bề mặt, các gốc tự do phản ứng hóa học với các chất gây ô nhiễm và các electron giúp duy trì quá trình phóng điện. Sự kết hợp giữa tác động vật lý và hóa học loại bỏ hiệu quả dư lượng hữu cơ, oxit và ô nhiễm dạng hạt mà không làm hỏng các cấu trúc điện tử nhạy cảm.
Nguyên tắc cơ bản đằng sau việc làm sạch bằng plasma được mô tả đơn giản một cách đáng ngạc nhiên nhưng lại tinh tế trong cách thực hiện. Buồng xử lý được sơ tán đến mức chân không được kiểm soát. Một loại khí xử lý—thường là oxy, argon, hydro hoặc hỗn hợp—được đưa vào buồng. Sau đó, tần số vô tuyến (RF) hoặc năng lượng vi sóng được đưa vào khí, ion hóa nó và tạo ra plasma. Trong huyết tương, các gốc oxy (O*) phản ứng mạnh mẽ với các chất gây ô nhiễm hydrocarbon, biến chúng thành các sản phẩm phụ dễ bay hơi như carbon dioxide và hơi nước, sau đó được sơ tán bằng hệ thống chân không. Đồng thời, các ion argon cung cấp lực bắn phá vật lý giúp đánh bật các hạt và kích hoạt bề mặt. Kết quả là một bề mặt sạch sẽ, được kích hoạt về mặt hóa học sẵn sàng cho bước sản xuất tiếp theo.
Cơ chế làm sạch này mang lại một số lợi ích quan trọng. Quá trình này hoàn toàn khô ráo, loại bỏ nhu cầu sử dụng hóa chất lỏng và xử lý chất thải liên quan. Nó cũng rất nhẹ nhàng vì nhiệt độ plasma có thể được kiểm soát chính xác để tránh tổn hại do nhiệt. Quan trọng nhất, nó có tính đẳng hướng—có nghĩa là nó có thể làm sạch các bề mặt theo mọi hướng, bao gồm cả bên trong các bộ phận có tỷ lệ khung hình cao mà dung dịch làm sạch bằng chất lỏng không thể tiếp cận được. Vì những lý do này, Máy làm sạch plasma bán dẫn đã trở thành một phần không thể thiếu của Thiết bị kiểm tra chất bán dẫn trong sản xuất chất bán dẫn tiên tiến, chế tạo MEMS và đóng gói thiết bị.
Một hiện đạiMáy làm sạch plasma bán dẫnlà một hệ thống cơ điện phức tạp bao gồm một số hệ thống con quan trọng, mỗi hệ thống đóng một vai trò cụ thể trong quá trình làm sạch. Việc hiểu rõ các thành phần này là điều cần thiết đối với các kỹ sư chịu trách nhiệm xác định, vận hành và bảo trì loại Thiết bị kiểm tra chất bán dẫn này. Bảng sau đây cung cấp thông tin chi tiết về các thành phần chính và các đặc điểm chính của chúng.
| Thành phần | Chức năng | Tiêu chí lựa chọn chính |
| Buồng chân không | Bao quanh môi trường xử lý và duy trì điều kiện chân không để tạo plasma. | Vật liệu (hợp kim nhôm so với thép không gỉ), thể tích, hình học bên trong, áp suất cơ bản (thường là 10^-5 Torr). |
| Mạng cung cấp và kết hợp nguồn RF | Tạo và cung cấp năng lượng RF (thường là 13,56 MHz) để tạo và duy trì plasma. | Tần số (13,56 MHz là tiêu chuẩn công nghiệp), công suất đầu ra, khả năng kết hợp trở kháng. |
| Hệ thống phân phối khí | Kiểm soát và điều chỉnh lưu lượng khí xử lý (O2, Ar, H2, CF4) vào buồng. | Bộ điều khiển lưu lượng lớn (MFC), độ tinh khiết của khí (thường là 99,999% hoặc cao hơn), số lượng dòng khí. |
| Hệ thống bơm chân không | Di tản buồng đến mức chân không cần thiết và loại bỏ các sản phẩm phụ của quá trình. | Loại bơm (cánh quạt quay + tuabin phân tử), tốc độ bơm, mức chân không tối đa. |
| hội điện cực | Ghép nguồn RF vào plasma; có thể là khớp nối điện dung hoặc cảm ứng. | Hình dạng điện cực (tấm song song so với plasma từ xa), vật liệu (nhôm, silicon), làm mát. |
| Hệ thống kiểm soát áp suất | Duy trì áp suất quá trình ổn định thông qua van tiết lưu và cảm biến áp suất. | Loại cảm biến áp suất (áp kế điện dung, đồng hồ đo Pirani), độ chính xác điều khiển, thời gian đáp ứng. |
| Hệ thống điều khiển và giám sát | Tích hợp tất cả các chức năng của hệ thống và giám sát các thông số quy trình; thường bao gồm một màn hình cảm ứng HMI. | Giao diện phần mềm, ghi dữ liệu, quản lý công thức, chức năng báo động, kết nối (SECS/GEM để tự động hóa). |
Nhà máy của chúng tôi đặc biệt chú trọng đến việc tích hợp và tối ưu hóa các thành phần này. Ví dụ, việc lựa chọn tần số RF có ảnh hưởng sâu sắc đến mật độ plasma và năng lượng ion. Mặc dù 13,56 MHz là tiêu chuẩn công nghiệp do được phân loại là dải tần Công nghiệp, Khoa học và Y tế (ISM), việc lựa chọn cấu hình điện cực sẽ xác định xem buồng hoạt động ở chế độ plasma trực tiếp hay plasma hạ lưu. Hệ thống plasma trực tiếp (kết hợp điện dung) tạo ra plasma giàu năng lượng hơn thích hợp cho việc làm sạch vật lý và kích hoạt bề mặt, trong khi hệ thống hạ lưu (kết hợp cảm ứng) nhẹ nhàng hơn và tránh hư hỏng ion, khiến nó trở nên lý tưởng cho các thiết bị bán dẫn nhạy cảm.
Để mô tả đầy đủ mộtMáy làm sạch plasma bán dẫn, các kỹ sư phải hiểu một bộ thông số kỹ thuật xác định khả năng làm sạch, công suất và phạm vi hoạt động của nó. Các thông số này ảnh hưởng trực tiếp đến kết quả của quá trình và cần được đánh giá cẩn thận khi lựa chọn loại Thiết bị kiểm tra chất bán dẫn này. Bảng dưới đây cung cấp thông tin tổng quan chi tiết về các thông số kỹ thuật quan trọng của hệ thống Máy làm sạch plasma bán dẫn điển hình.
| tham số | Phạm vi giá trị điển hình | Tác động đến hiệu suất |
| Thể tích buồng | 20 đến 200 lít | Xác định kích thước lô; các buồng lớn hơn chứa các chất nền lớn hơn hoặc nhiều tấm bán dẫn hơn trong mỗi lần chạy. |
| Đầu ra nguồn RF | 50 W đến 10 kW | Công suất cao hơn cho phép mật độ plasma cao hơn để làm sạch nhanh hơn và loại bỏ các chất gây ô nhiễm cứng đầu hơn. |
| Tần số RF | 13,56 MHz hoặc 2,45 GHz (vi sóng) | 13,56 MHz là tiêu chuẩn; vi sóng (2,45 GHz) tạo ra plasma bị ion hóa nhiều hơn cho các quy trình chuyên biệt. |
| Áp suất cơ bản | 10^-5 đến 10^-6 Torr | Áp suất cơ bản thấp hơn làm giảm ô nhiễm nền và cải thiện độ tinh khiết của quy trình. |
| Áp suất quá trình | 50 đến 500 mTorr | Áp suất thấp hơn tạo ra sự bắn phá ion định hướng nhiều hơn; áp suất cao hơn tăng cường phản ứng hóa học. |
| Kiểm soát lưu lượng khí | 0 đến 500 sccm (cm khối/phút tiêu chuẩn) | Kiểm soát dòng chảy chính xác đảm bảo thành phần khí và kết quả làm sạch có thể tái tạo. |
| Độ đồng đều nhiệt độ | +/- 5°C trên bề mặt | Nhiệt độ đồng đều đảm bảo làm sạch nhất quán trên tất cả các phần của bề mặt. |
| Tính đồng nhất của huyết tương | Thông thường có sự thay đổi +/- 5% trên toàn buồng | Tính đồng nhất tốt đảm bảo rằng tất cả các chất nền trong một mẻ đều nhận được liều lượng làm sạch như nhau. |
| Thời gian chu kỳ | 2 đến 20 phút (bơm xuống để thông hơi) | Thời gian chu kỳ ngắn hơn làm tăng thông lượng; cân bằng với hiệu quả làm sạch là chìa khóa. |
Những thông số kỹ thuật này không phải là tùy ý. Ví dụ, áp suất cơ bản 10^-5 Torr là cần thiết để giảm thiểu hơi nước còn sót lại và oxy trong buồng trước khi khí xử lý được đưa vào, ngăn chặn các phản ứng không mong muốn. Tần số RF 13,56 MHz là tần số ISM được quốc tế công nhận, được chọn để tránh gây nhiễu cho hoạt động liên lạc vô tuyến. Độ chính xác kiểm soát lưu lượng khí, thường đạt được bằng bộ điều khiển lưu lượng khối nhiệt, phải được duy trì trong khoảng +/- 1% điểm đặt để đảm bảo khả năng lặp lại theo từng đợt. Tại nhà máy của chúng tôi, chúng tôi duy trì các tiêu chuẩn hiệu chuẩn tỉ mỉ và cung cấp các gói đánh giá quy trình chi tiết cho mọi hệ thống, đảm bảo khách hàng có dữ liệu cần thiết để xác thực quy trình của họ.
Trước khi áp dụng rộng rãi phương pháp làm sạch bằng plasma, các nhà sản xuất chất bán dẫn chủ yếu dựa vào phương pháp làm sạch bằng hóa chất ướt. Các quy trình này liên quan đến việc ngâm các tấm bán dẫn trong một loạt bể hóa chất—thường là hỗn hợp mạnh của axit và chất oxy hóa như dung dịch "piranha" (axit sunfuric và hydro peroxide) hoặc RCA sạch (SC-1 và SC-2). Mặc dù hiệu quả đối với nhiều ứng dụng, nhưng việc làm sạch bằng ướt có những hạn chế cố hữu ngày càng trở nên rắc rối khi kích thước thiết bị bị thu hẹp. Khi ngành chuyển từ quy mô micron sang quy mô dưới 100nm, những hạn chế của việc làm sạch ướt trở nên nghiêm trọng và các kỹ thuật dựa trên plasma nổi lên như một giải pháp thay thế vượt trội.
Hãy xem xét trải nghiệm của một cơ sở đóng gói chất bán dẫn lớn đang phải vật lộn với tình trạng giảm năng suất trong quy trình liên kết dây của họ. Dây chuyền lắp ráp đang sử dụng bước làm sạch ướt để chuẩn bị các miếng đệm liên kết, nhưng hiệu suất vẫn duy trì ở mức dưới 95%. Thủ phạm là do ô nhiễm vi mô: hóa chất tẩy rửa còn sót lại và hơi ẩm bị giữ lại dưới bề mặt miếng liên kết, ngăn cản sự gắn kết đáng tin cậy của dây vàng. Sau khi đánh giá quy trình, nhóm kỹ thuật đã thay thế bước làm sạch ướt bằng quy trình làm sạch dựa trên plasma. Hiệu suất ngay lập tức tăng vọt lên 99,3% và dây chuyền đóng gói đã duy trì hiệu suất này trong hơn ba năm. Đây không phải là một câu chuyện biệt lập; nó phản ánh một sự thay đổi cơ bản trong ngành.
Ưu điểm của làm sạch bằng plasma so với làm sạch ướt là rất nhiều và đáng kể:
1. Không có dư lượng hóa chất.Làm sạch ướt dựa vào hóa chất phải được rửa sạch cẩn thận. Việc rửa không hoàn toàn sẽ để lại cặn có thể cản trở các quá trình tiếp theo, gây ra hiện tượng bám dính và ăn mòn. Làm sạch bằng plasma là một quá trình khô chỉ tạo ra các sản phẩm phụ dễ bay hơi (khí) được bơm đi, không để lại cặn.
2. Không có hư hỏng cơ học.Sự khuấy trộn vật lý cần thiết trong quá trình làm sạch ướt có thể khiến các cấu trúc mỏng manh bị sụp đổ hoặc bong ra. Điều này đặc biệt quan trọng đối với các tính năng có tỷ lệ khung hình cao trong thiết bị MEMS và đối với các cấu trúc dễ vỡ như miếng đệm liên kết trong bao bì tiên tiến. Làm sạch bằng plasma tránh hoàn toàn lực cơ học.
3. Hành động làm sạch đẳng hướng.Làm sạch ướt dựa vào các hóa chất lỏng chảy vào và ra khỏi các bề mặt. Sức căng bề mặt của chất lỏng có thể ngăn chúng chạm tới đáy rãnh hẹp. Các gốc phản ứng trong plasma ở dạng khí, cho phép chúng xâm nhập và làm sạch tất cả các bề mặt tiếp xúc, bất kể đặc điểm hình học.
4. Nhiệt độ xử lý thấp.Làm sạch ướt thường đòi hỏi nhiệt độ cao để đạt được tốc độ phản ứng cần thiết, điều này có thể gây căng thẳng cho các vật liệu nhạy cảm và gây ra sự giãn nở nhiệt không phù hợp. Việc làm sạch bằng plasma có thể được thực hiện ở nhiệt độ gần bằng nhiệt độ môi trường xung quanh, bảo toàn tính nguyên vẹn của vật liệu được làm sạch.
5. Không có chất thải nguy hại.Các sản phẩm phụ hóa học của quá trình giặt ướt phải được xử lý và thải bỏ như chất thải nguy hại, phát sinh chi phí tuân thủ môi trường đáng kể. Quá trình làm sạch bằng plasma chỉ tạo ra các sản phẩm phụ ở dạng khí, có thể được làm sạch bằng hệ thống xử lý tiêu chuẩn.
6. Kết quả nhất quán, có thể lặp lại.Việc kiểm soát các thông số plasma như công suất, áp suất và lưu lượng khí có độ chính xác cao. Một thiết kế tốtMáy làm sạch plasma bán dẫntạo ra các điều kiện giống nhau cho mỗi lô, loại bỏ sự khác biệt giữa các lô ảnh hưởng đến việc làm sạch ướt.
7. Giảm các bước quy trình.Làm sạch ướt thường yêu cầu nhiều bước quy trình: ngâm trong bể làm sạch, xả và sấy khô. Làm sạch bằng plasma là một hoạt động đơn giản, chỉ một bước. Điều này làm giảm dấu chân thiết bị, thời gian xử lý và xử lý của người vận hành.
Việc ngành này chuyển sang làm sạch bằng plasma không chỉ là ưu tiên về mặt kỹ thuật; đó là yêu cầu kinh tế và chất lượng. Khi các thiết bị bán dẫn tiếp tục thu nhỏ và công nghệ đóng gói ngày càng khắt khe hơn, nhu cầu về phương pháp làm sạch khô, không cặn và không hư hỏng sẽ ngày càng tăng lên. Máy làm sạch plasma bán dẫn là công nghệ hoàn thiện đã được chứng minh, đáp ứng các yêu cầu chính xác này.
Một trong những câu hỏi thường gặp nhất của các kỹ sư khi đánh giá một hệ thốngMáy làm sạch plasma bán dẫnlà: thiết bị này thực sự có thể loại bỏ những gì? Câu trả lời phụ thuộc vào loại plasma và loại khí xử lý được chọn. Làm sạch bằng plasma có thể giải quyết ba loại ô nhiễm chính, mỗi loại đòi hỏi một cách tiếp cận và hóa học khác nhau. Hiểu các loại này là điều cần thiết cho việc phát triển quy trình và lựa chọn thiết bị. Nhà máy của chúng tôi đã phát triển một loạt các giải pháp làm sạch bằng plasma, với các công thức quy trình được tối ưu hóa cho các loại ô nhiễm cụ thể.
Loại 1: Ô nhiễm hữu cơ.Loại này bao gồm dư lượng chất quang dẫn, dấu vân tay, dầu, mỡ và các hydrocacbon khác được đưa vào trong quá trình xử lý chất bán dẫn. Những chất gây ô nhiễm này thường hiện diện dưới dạng màng mỏng, vô hình có thể cản trở sự lắng đọng hoặc liên kết tiếp theo. Phương pháp tiêu chuẩn để loại bỏ chất hữu cơ là plasma oxy. Các gốc oxy phản ứng phản ứng với carbon và hydro trong vật liệu hữu cơ, tạo thành carbon dioxide dễ bay hơi và hơi nước được sơ tán. Plasma hoạt động như một quá trình "đốt cháy" hiệu quả cao, không phá hủy ở nhiệt độ thấp. Đối với các dư lượng hữu cơ đặc biệt cứng đầu, có thể sử dụng hỗn hợp oxy với argon hoặc hydro để tăng cường phản ứng hóa học.
Loại 2: Ô nhiễm vô cơ.Loại này bao gồm các oxit tự nhiên (silicon dioxide, oxit nhôm), oxit kim loại và các dư lượng vô cơ khác. Những chất gây ô nhiễm này thường được loại bỏ bằng cách sử dụng plasma khử. Một cách tiếp cận phổ biến là plasma hydro-argon, trong đó các gốc hydro khử oxit kim loại trở lại kim loại nguyên chất, loại bỏ lớp oxit một cách hiệu quả. Ngoài ra, có thể sử dụng plasma gốc flo (sử dụng CF4 hoặc SF6) để ăn mòn các oxit, nhưng việc này phải được thực hiện một cách thận trọng vì flo rất mạnh và có thể làm hỏng vật liệu cơ bản. Việc lựa chọn hỗn hợp khí và các thông số của quy trình phải được hiệu chỉnh cẩn thận để loại bỏ oxit mà không làm thay đổi bề mặt của chất nền. Đối với oxit, plasma sẽ khử oxit về trạng thái kim loại, loại bỏ lớp và kích hoạt bề mặt để bám dính.
Loại 3: Ô nhiễm hạt.Loại này bao gồm các hạt bụi siêu nhỏ, mảnh kim loại và các hạt khác lắng đọng trên bề mặt. Những thứ này có thể gây ra khuyết tật trong các quy trình tiếp theo và có thể là nguồn rò rỉ điện. Việc loại bỏ hạt đạt được thông qua quá trình phún xạ vật lý sử dụng plasma argon. Các ion argon tấn công bề mặt với năng lượng đủ để đánh bật các hạt, sau đó chúng được hệ thống chân không mang đi. Đây là một quá trình làm sạch hoàn toàn về mặt vật lý và có hiệu quả trong việc loại bỏ các hạt có kích cỡ khác nhau. Tuy nhiên, nó phải được áp dụng với năng lượng thích hợp để tránh làm hỏng bề mặt hoặc các tính năng của thiết bị.
Bảng sau đây cung cấp bản đồ chi tiết hơn về các loại ô nhiễm đối với thành phần hóa học plasma thích hợp.
| Loại ô nhiễm | Nguồn chung | Hóa học plasma | Cơ chế làm sạch |
| Dư lượng chất quang dẫn | Quy trình in thạch bản, khắc, tước | Huyết tương oxy (O2) có hỗ trợ argon | Quá trình oxy hóa hóa học: O* + CxHy → CO2 + H2O |
| Oxit tự nhiên (SiO2) | Tiếp xúc với không khí trong quá trình xử lý và chế biến | Huyết tương hydro-argon (H2/Ar) | Khử hóa học: H* + SiO2 → Si + H2O |
| Oxit kim loại (Al2O3, CuO) | Quá trình oxy hóa trong quá trình chế biến, đặc biệt ở nhiệt độ cao | Huyết tương hydro (H2) với chất mang argon | Khử hóa học: H* + MO → M + H2O |
| Dấu vân tay, dầu, mỡ | Xử lý bởi người vận hành và lưu trữ | Plasma oxy với flo sạch | Quá trình oxy hóa và bay hơi hóa học |
| Các hạt (bụi, mạt kim loại) | Môi trường xung quanh, hao mòn thiết bị | Argon phún xạ plasma | Bắn phá vật lý: Ar+ + hạt → phóng ra |
| Dư lượng fluorocarbon | Khắc plasma bằng khí CF4 hoặc SF6 | Huyết tương oxy với Ar | Quá trình oxy hóa hóa học của màng fluorocarbon |
Nhà máy của chúng tôi cung cấp dịch vụ phát triển quy trình toàn diện, giúp khách hàng tối ưu hóa công thức làm sạch plasma cho những thách thức ô nhiễm cụ thể của họ. Chúng tôi duy trì cơ sở dữ liệu về các quy trình đã được thiết lập cho hàng trăm chất nền và chất gây ô nhiễm, đồng thời đội ngũ kỹ thuật của chúng tôi có thể thiết kế các công thức tùy chỉnh cho các ứng dụng độc đáo. Điều này đảm bảo rằng Máy làm sạch plasma bán dẫn mang lại hiệu suất tối ưu cho các yêu cầu sản xuất cụ thể của bạn.
Mặc dù việc làm sạch bằng plasma bán dẫn là cần thiết cho việc chế tạo tấm bán dẫn, nhưng tác động của nó đến giai đoạn đóng gói được cho là còn sâu sắc hơn. Đóng gói—quá trình kết nối khuôn bán dẫn với thế giới bên ngoài và cung cấp sự bảo vệ cơ học và môi trường—bao gồm một loạt các bước quan trọng: gắn khuôn, liên kết dây, đóng gói và tạo hình chì. Mỗi bước này yêu cầu bề mặt sạch sẽ, hoạt động hóa học để đảm bảo các kết nối chắc chắn, đáng tin cậy. Các chất gây ô nhiễm ở giai đoạn đóng gói là nguyên nhân chính làm giảm năng suất và thất bại trên đồng ruộng, và việc làm sạch bằng plasma đã được chứng minh là phương pháp hiệu quả nhất để loại bỏ chúng.
Để hiểu tác động của việc làm sạch bằng plasma đến năng suất đóng gói, hãy xem xét quá trình liên kết dây. Liên kết dây là một công nghệ đã trưởng thành nhưng nó vẫn là phương pháp chủ yếu để tạo kết nối điện giữa khuôn và khung chì. Quá trình này sử dụng năng lượng siêu âm, nhiệt và áp suất để tạo thành mối hàn giữa dây vàng hoặc đồng và lớp liên kết trên khuôn. Để hình thành liên kết đáng tin cậy, bề mặt đệm liên kết phải không bị nhiễm bẩn hữu cơ, oxit và các hạt. Những chất gây ô nhiễm này hoạt động như một rào cản, ngăn chặn sự tiếp xúc mật thiết giữa kim loại với kim loại cần thiết cho một mối hàn chắc chắn. Kết quả là liên kết yếu có thể bị hỏng trong quá trình xử lý tiếp theo hoặc trong suốt vòng đời của sản phẩm.
Trong một dây chuyền lắp ráp chất bán dẫn thông thường, một lô khuôn có thể có bề mặt đệm liên kết bị nhiễm cặn từ cưa cắt, bảo quản hoặc xử lý. Lợi suất liên kết dây ban đầu có thể là 95%, nghĩa là 5% liên kết yếu hoặc không dính. Điều này trực tiếp chuyển thành phế liệu: mọi liên kết yếu đều cần phải làm lại hoặc dẫn đến khuôn bị loại bỏ. Bây giờ hãy tưởng tượng tác dụng của bước làm sạch plasma, được áp dụng ngay trước khi nối dây. Plasma loại bỏ các chất cặn hữu cơ, làm giảm oxit tự nhiên và kích hoạt bề mặt lớp liên kết về mặt hóa học, khiến nó có khả năng tiếp thu liên kết cao. Hiệu suất của lô được làm sạch bằng plasma tăng lên 99,5%, giảm 90% tỷ lệ hỏng liên kết. Đây không phải là một tính toán lý thuyết; đó là kết quả thực tế đạt được nhờ nhiều dây chuyền đóng gói.
Các quy trình đóng gói khác được hưởng lợi đáng kể từ việc làm sạch bằng plasma bao gồm:
Tác động của việc làm sạch bằng plasma đến năng suất đóng gói có thể được định lượng. Bảng sau đây cho thấy những cải tiến điển hình được quan sát thấy trong dây chuyền đóng gói sau khi đưa bước làm sạch bằng plasma vào quy trình.
| Quy trình đóng gói | Năng suất trước khi làm sạch bằng plasma | Năng suất sau khi làm sạch bằng plasma | Cải thiện năng suất |
| Liên kết dây (Liên kết quả cầu vàng) | 94-96% | 99-99,5% | 3-5% |
| Die Attach (liên kết dính) | 92-94% | 98,5-99,5% | 4-6% |
| Lấp đầy (dòng chảy không có khoảng trống) | 88-92% | 97-98,5% | 6-8% |
| Đúc (kết dính) | 90-93% | 97-98% | 4-6% |
Hệ thống Máy làm sạch Plasma Bán dẫn của chúng tôi được thiết kế dành cho các ứng dụng đóng gói, cung cấp các tính năng như khoảng cách điện cực có thể điều chỉnh, khả năng xử lý hàng loạt và tích hợp với các hệ thống xử lý tự động. Chúng tôi hiểu rằng trong môi trường đóng gói bán dẫn số lượng lớn, độ tin cậy và khả năng lặp lại là không thể thương lượng. Thiết bị của chúng tôi mang lại hiệu suất ổn định cần thiết để tối đa hóa năng suất và giảm lãng phí.
Lựa chọn thích hợpMáy làm sạch plasma bán dẫnđối với một ứng dụng cụ thể là một quyết định quan trọng đòi hỏi phải đánh giá có cấu trúc các yêu cầu kỹ thuật và các ràng buộc vận hành. Sự lựa chọn liên quan đến việc cân bằng các yếu tố như hiệu quả làm sạch, thông lượng, chi phí và khả năng tương thích với các quy trình hiện có. Máy làm sạch plasma bán dẫn cần một khoản đầu tư vốn đáng kể và việc chọn sai hệ thống có thể dẫn đến hiệu suất dưới mức tối ưu và lãng phí chi phí. Nhà máy của chúng tôi đã phát triển một khuôn khổ lựa chọn có cấu trúc để giúp khách hàng định hướng quy trình này và chọn hệ thống phù hợp tối ưu với nhu cầu của họ.
Bước 1: Xác định chất gây ô nhiễm cần loại bỏ.Bước đầu tiên là xác định loại ô nhiễm cần được loại bỏ. Nó là chất hữu cơ (chất quang dẫn, dầu), chất vô cơ (oxit) hay dạng hạt? Các chất gây ô nhiễm khác nhau đòi hỏi các thành phần hóa học trong huyết tương và điều kiện xử lý khác nhau. Ví dụ, plasma oxy có hiệu quả trong việc loại bỏ chất hữu cơ, trong khi plasma hydro lại cần thiết để loại bỏ oxit. Việc lựa chọn Máy làm sạch plasma bán dẫn phải hỗ trợ tính chất hóa học khí cần thiết.
Bước 2: Đặc tính chất nền.Vật liệu nền và hình học là những yếu tố lựa chọn quan trọng. Vật liệu là gì? Đó là silicon, gali arsenide hay gốm? Vật liệu có thể nhạy cảm với một số điều kiện plasma nhất định. Ví dụ, một số vật liệu dễ bị hư hại do bắn phá ion và yêu cầu plasma "mềm" (cấu hình plasma hạ lưu). Hình dạng cũng rất quan trọng: chất nền có cấu trúc dễ vỡ có thể bị hư hại do bị bắn phá vật lý không? Nó có các tính năng tỷ lệ khung hình cao yêu cầu làm sạch đẳng hướng không? Câu trả lời cho những câu hỏi này sẽ xác định cấu hình điện cực và mật độ năng lượng cần thiết.
Bước 3: Đánh giá các yêu cầu về thông lượng.Có bao nhiêu chất nền cần được làm sạch mỗi giờ? Điều này xác định kích thước buồng cần thiết và cấu hình lô hoặc nội tuyến. Để sản xuất số lượng lớn, buồng lớn hơn có thể chứa nhiều chất nền được ưu tiên. Đối với nghiên cứu và phát triển, một buồng nhỏ hơn với thời gian quay vòng nhanh sẽ thích hợp hơn. Thời gian chu kỳ của Máy làm sạch plasma bán dẫn (bao gồm bơm xuống, xử lý và thông gió) phải phù hợp với thời gian sản xuất tổng thể.
Bước 4: Đánh giá môi trường phòng sạch.Môi trường sản xuất chất bán dẫn được kiểm soát chặt chẽ. Máy làm sạch plasma bán dẫn phải tuân thủ các thông số kỹ thuật của phòng sạch, bao gồm cấp độ sạch, độ thông gió và khả năng tương thích điện từ. Dấu chân thiết bị và không gian sàn có sẵn cũng phải được xem xét.
Bước 5: Đánh giá việc cung cấp và giảm thiểu khí đốt.Máy làm sạch plasma bán dẫn yêu cầu nguồn cung cấp khí xử lý có độ tinh khiết cao và phương tiện để giảm thiểu (xử lý an toàn) khí thải. Hệ thống cung cấp khí phải có khả năng cung cấp khí cần thiết với tốc độ dòng chảy và độ tinh khiết chính xác. Hệ thống xử lý phải được thiết kế để xử lý các sản phẩm phụ cụ thể được tạo ra bởi quá trình làm sạch bằng plasma (ví dụ: các hợp chất hữu cơ dễ bay hơi, hợp chất flo).
Bước 6: Xem xét Tự động hóa và Tích hợp.Trong cơ sở sản xuất chất bán dẫn hiện đại, Máy làm sạch plasma bán dẫn hiếm khi là một công cụ độc lập. Nó thường được tích hợp vào một dây chuyền sản xuất tự động. Hệ thống phải có khả năng giao tiếp với các hệ thống điều khiển và tự động hóa của nhà máy, thường thông qua giao thức SECS/GEM (Tiêu chuẩn truyền thông thiết bị SEMI/Mẫu thiết bị chung).
Bảng sau đây tóm tắt các yếu tố quyết định chính và các câu hỏi phải được trả lời ở từng giai đoạn của quá trình lựa chọn.
| Yếu tố lựa chọn | Câu hỏi để hỏi |
| Loại ô nhiễm | Những vật liệu nào cần phải được loại bỏ? (Hữu cơ, oxit, hạt?) |
| Đặc điểm cơ chất | Vật liệu là gì? Nó có dễ vỡ không? Nó có các tính năng tỷ lệ khung hình cao không? |
| Yêu cầu thông lượng | Cần xử lý bao nhiêu chất nền mỗi giờ? |
| Môi trường phòng sạch | Lớp phòng sạch là gì? Diện tích sàn có sẵn là bao nhiêu? |
| Cung cấp và giảm thiểu khí đốt | Những loại khí xử lý nào được yêu cầu? Khí thải sẽ được giảm bớt như thế nào? |
| Tự động hóa và tích hợp | Hệ thống có cần tích hợp với tự động hóa nhà máy (SECS/GEM) không? |
Đội ngũ kỹ thuật của nhà máy chúng tôi sẵn sàng hỗ trợ quá trình lựa chọn, cung cấp dữ liệu kỹ thuật chi tiết, trình diễn quy trình và phân tích chi phí-lợi ích. Chúng tôi hiểu rằng mỗi ứng dụng là duy nhất và chúng tôi cam kết giúp khách hàng lựa chọn Máy làm sạch plasma bán dẫn cung cấp giải pháp làm sạch hiệu quả và hiệu quả nhất cho nhu cầu cụ thể của họ.
Câu hỏi 1: Việc làm sạch bằng plasma có làm hỏng bề mặt tấm bán dẫn hoặc thiết bị của tôi không?
Trả lời: Khi vận hành với các thông số quy trình chính xác, quá trình làm sạch bằng plasma là một quá trình nhẹ nhàng, không phá hủy. Các yếu tố chính là mức công suất RF, áp suất xử lý và lựa chọn khí xử lý. Hệ thống plasma trực tiếp (kết hợp điện dung) tạo ra plasma có năng lượng ion cao hơn, có thể được sử dụng để làm sạch mạnh mẽ hoặc kích hoạt bề mặt. Đối với các vật liệu nhạy cảm, có thể sử dụng hệ thống plasma xuôi dòng (nơi plasma được tạo ra từ xa và các gốc trung tính được vận chuyển đến tấm bán dẫn) để tránh thiệt hại do bắn phá ion. Chúng tôi cung cấp dịch vụ phát triển quy trình toàn diện để đảm bảo rằng công thức làm sạch plasma của bạn không làm hỏng bề mặt.
Câu hỏi 2: Sự khác biệt giữa làm sạch plasma oxy và plasma argon là gì?
Trả lời: Việc làm sạch bằng plasma oxy chủ yếu dựa vào các phản ứng hóa học. Các gốc oxy phản ứng oxy hóa các chất ô nhiễm hữu cơ, biến chúng thành carbon dioxide dễ bay hơi và hơi nước. Làm sạch bằng plasma argon chủ yếu là một quá trình vật lý: các ion argon bắn phá bề mặt, đánh bật các hạt và bắn tung tóe các lớp mỏng. Plasma oxy lý tưởng để loại bỏ cặn hữu cơ, trong khi plasma argon được sử dụng để kích hoạt bề mặt và loại bỏ các hạt không liên kết hóa học. Nhiều quy trình làm sạch bằng plasma sử dụng hỗn hợp oxy và argon để kết hợp hoạt động làm sạch hóa học và vật lý.
Câu hỏi 3: Thời gian chu kỳ xử lý điển hình của máy làm sạch plasma bán dẫn là bao lâu?
Trả lời: Thời gian chu kỳ cho một quy trình làm sạch plasma thông thường là từ 5 đến 20 phút. Điều này bao gồm thời gian bơm xuống (để đạt được chân không), thời gian xử lý (bước làm sạch plasma) và thời gian thông hơi (để đưa buồng trở về áp suất khí quyển). Thời gian chu kỳ thực tế phụ thuộc vào thể tích buồng, tốc độ bơm chân không và thời gian làm sạch cần thiết. Hệ thống Máy làm sạch Plasma Bán dẫn của nhà máy chúng tôi được thiết kế để bơm xuống nhanh chóng và xử lý hiệu quả, với thời gian chu kỳ thông thường là 8-12 phút cho các ứng dụng theo mẻ tiêu chuẩn.
Câu hỏi 4: Máy làm sạch plasma bán dẫn có thể dùng để làm sạch các thiết bị, bao bì đã lắp ráp hay không?
Trả lời: Có, làm sạch bằng plasma được sử dụng rộng rãi để làm sạch các thiết bị và bao bì đã lắp ráp. Điều này thường được thực hiện trước khi đúc hoặc đóng gói để loại bỏ chất gây ô nhiễm và cải thiện độ bám dính. Việc xử lý bằng plasma có thể làm sạch hiệu quả các bề mặt của toàn bộ tổ hợp, bao gồm khuôn, liên kết dây và khung chì mà không gây hư hỏng cho các bộ phận mỏng manh. Phải cẩn thận để chọn các tham số quy trình chính xác để tránh bất kỳ tác động nào đến hiệu suất của thiết bị được lắp ráp.
Câu hỏi 5: Tại sao 13,56 MHz là tần số RF phổ biến nhất để làm sạch plasma?
Trả lời: Tần số 13,56 MHz là dải tần Công nghiệp, Khoa học và Y tế (ISM) được quốc tế công nhận. Điều này có nghĩa là thiết bị hoạt động ở tần số này không cần phải được cấp phép và sẽ không gây nhiễu sóng liên lạc vô tuyến. Sự phân bổ này làm cho 13,56 MHz trở thành tiêu chuẩn thực tế cho thiết bị xử lý plasma. Các tần số ISM khác, chẳng hạn như 2,45 GHz (vi sóng), cũng được sử dụng cho các ứng dụng plasma chuyên dụng, nhưng 13,56 MHz là chuẩn được sử dụng rộng rãi nhất.
Công ty TNHH Công nghệ CKD Thâm Quyến,được thành lập vào năm 2010 và có trụ sở chính tại trung tâm đổi mới công nghệ của Trung Quốc, là nhà cung cấp hàng đầu các thiết bị đóng gói bán dẫn và phân phối có độ chính xác cao, bao gồm cả Thiết bị kiểm tra chất bán dẫn tiên tiến. Với kho hàng toàn diện bao gồm nhiều thương hiệu và mẫu mã cũng như kho hàng dồi dào tất cả các loại phụ kiện, chúng tôi đảm bảo sản xuất ổn định, đáng tin cậy và liên tục cho khách hàng của mình. Đội ngũ kỹ sư chuyên nghiệp của chúng tôi cung cấp các giải pháp chìa khóa trao tay và sự hỗ trợ cục bộ của chúng tôi tại Singapore, Malaysia, Việt Nam và Thái Lan đảm bảo rằng bạn luôn được đảm bảo về mặt kỹ thuật và chất lượng cho sản phẩm của mình. Được hướng dẫn bởi các giá trị cốt lõi của "độ chính xác, ổn định và hiệu quả", CKD đã cung cấp các nâng cấp sản xuất thông minh cho hàng trăm công ty trên toàn thế giới, giành được sự công nhận rộng rãi và danh tiếng vững chắc trong ngành.
cácMáy làm sạch plasma bán dẫnlà một thành phần quan trọng của sản xuất và đóng gói chất bán dẫn hiện đại. Bằng cách khai thác các đặc tính độc đáo của plasma—trạng thái thứ tư của vật chất—nó cung cấp một phương pháp khô, không cặn và không gây hư hại để loại bỏ ô nhiễm hữu cơ, giảm oxit tự nhiên và làm sạch bề mặt. Công nghệ này được xây dựng trên nền tảng kỹ thuật chính xác: buồng chân không, nguồn điện RF, hệ thống phân phối khí và thiết bị điện tử điều khiển đều hoạt động đồng bộ để tạo ra môi trường plasma được kiểm soát. Như chúng ta đã khám phá, các thông số kỹ thuật chính—áp suất cơ bản, công suất RF, kiểm soát lưu lượng khí—xác định trực tiếp hiệu suất và khả năng làm sạch của hệ thống. Máy làm sạch plasma bán dẫn không chỉ đơn thuần là một thiết bị; nó là yếu tố hỗ trợ thiết yếu cho sản xuất chất bán dẫn năng suất cao, chế tạo MEMS và đóng gói tiên tiến, mang lại độ sạch bề mặt là điều kiện tiên quyết cho mọi bước quy trình tiếp theo.
