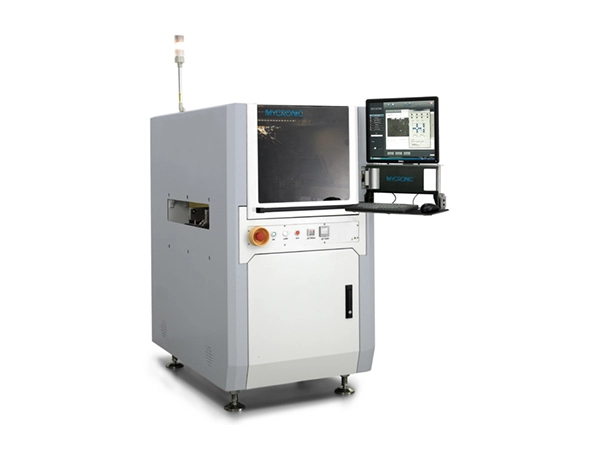

Hệ thống in phun kem hàn MYJ10X chứa các PCB không phẳng (có chênh lệch chiều cao dưới 0,4 mm) và cung cấp độ dày kem hàn có thể kiểm soát được, cho phép người dùng chỉ định các độ dày khác nhau ở nhiều vị trí khác nhau. Nó hỗ trợ in trực tiếp lên các bộ phận—làm cho nó phù hợp với quy trình lắp ráp 3D/xếp chồng lên nhau—và mang lại hiệu quả cao bằng cách loại bỏ nhu cầu về giấy nến.
- Không cần giấy nến; đặc biệt thích hợp cho các ứng dụng yêu cầu hình dạng mối hàn cụ thể
- Lập trình và xác minh nhanh chóng cho các sản phẩm khác nhau
- Có khả năng xử lý sự thay đổi đáng kể về khối lượng hàn giữa các miếng liền kề trên cùng một sản phẩm
- Dễ dàng hỗ trợ các ứng dụng phân phối hàn PoP (Package-on-Package)
- Không cần vệ sinh; bảo trì cực kỳ dễ dàng
- Đặc biệt thích hợp cho các sản phẩm có mật độ tích hợp cao
- Định lượng linh hoạt phù hợp với sản phẩm có bề mặt không bằng phẳng (có chiều cao khác nhau); kiểm soát chính xác khối lượng hàn
| Thông số cơ bản | Nền tảng phun hàn dán nội tuyến MYJ10X |
| Kích thước | 770 x 1200 x 1400 mm (W x D x H) |
| Trọng lượng máy | 650 kg (Cấu hình tiêu chuẩn) |
| Khu vực pha chế | W x D = 350 mm x 475 mm (Cấu hình tiêu chuẩn) |
| Tối đa. Kích thước PCB (Chế độ một làn) | R x D = 350 mm x 475 mm |
| Tối đa. Kích thước PCB (Chế độ hai làn) | W x D = 350 mm x 210mm (đồng thời hai rãnh) |
| băng tải | Chiều cao 890–965mm; giao tiếp SMEMA tiêu chuẩn; tùy chọn theo dõi kép có sẵn |
| Khả năng chịu tải của băng tải (bao gồm vật cố định) | 3kg (cần tùy chỉnh cho tải nặng hơn) |
| Phạm vi điều chỉnh chiều rộng băng tải | Rãnh đơn: 50–475mm; rãnh kép đồng thời: 50–210mm |
| độ dày PCB | 0,5 mm < T < 6 mm; tùy chỉnh cần thiết cho độ dày khác |
| Định vị chính xác | ±30μm @ 3σ (X, Y) |
| Độ lặp lại | ±15μm @ 3σ (X, Y) |
| Tối đa. tốc độ | 1000 mm/giây (X, Y) |
| Tối đa. tăng tốc | 1g (X, Y) |
|
|
|
| Thông số cơ bản | Van phun dán hàn |
| Cấu hình van AP (nhỏ) | 215–260μm; 2,1–3,2nl; 200Hz |
| Cấu hình van AG (trung bình) | 330–520μm; 5–20nl; 160–300Hz |
| Áp suất không khí cấp nguyên liệu | 15,9 PSI |
| Chiều cao phun | 0,6 ± 0,1mm |
| Loại chứng nhận | CN |
